Miejsce pochodzenia: | CHINY |
---|---|
Nazwa handlowa: | OUQI |
Orzecznictwo: | ISO9001:2008 ISO14001:2004 |
Numer modelu: | Proste pręty chłodzące |
Minimalne zamówienie: | 10 szt. |
Cena: | negotiable |
Szczegóły pakowania: | plastikowe pudełko / pudełko + kartony |
Czas dostawy: | Standardowe produkty w jeden tydzień |
Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 5000kgs miesięcznie |
Materiał: | 4% kobaltu | Klasa ISO: | K10 |
---|---|---|---|
Średnica: | 12mm | ID: | 1,75 mm +/- 0,15 |
Tolerancja: | h6 gotowy grunt | Chropowatość powierzchni: | Ra 0,2-0,4 |
Kolistość: | 0,02 | Prostota: | 0,02 |
Gęstość: | 15.05 | Twardość HHV30: | 2200 |
TRS: | 3700 | Wielkość ziarna: | Nano |
High Light: | Pręty z węglika wolframu z dwoma prostymi otworami,pręty z węglika K10 z dwoma prostymi otworami |

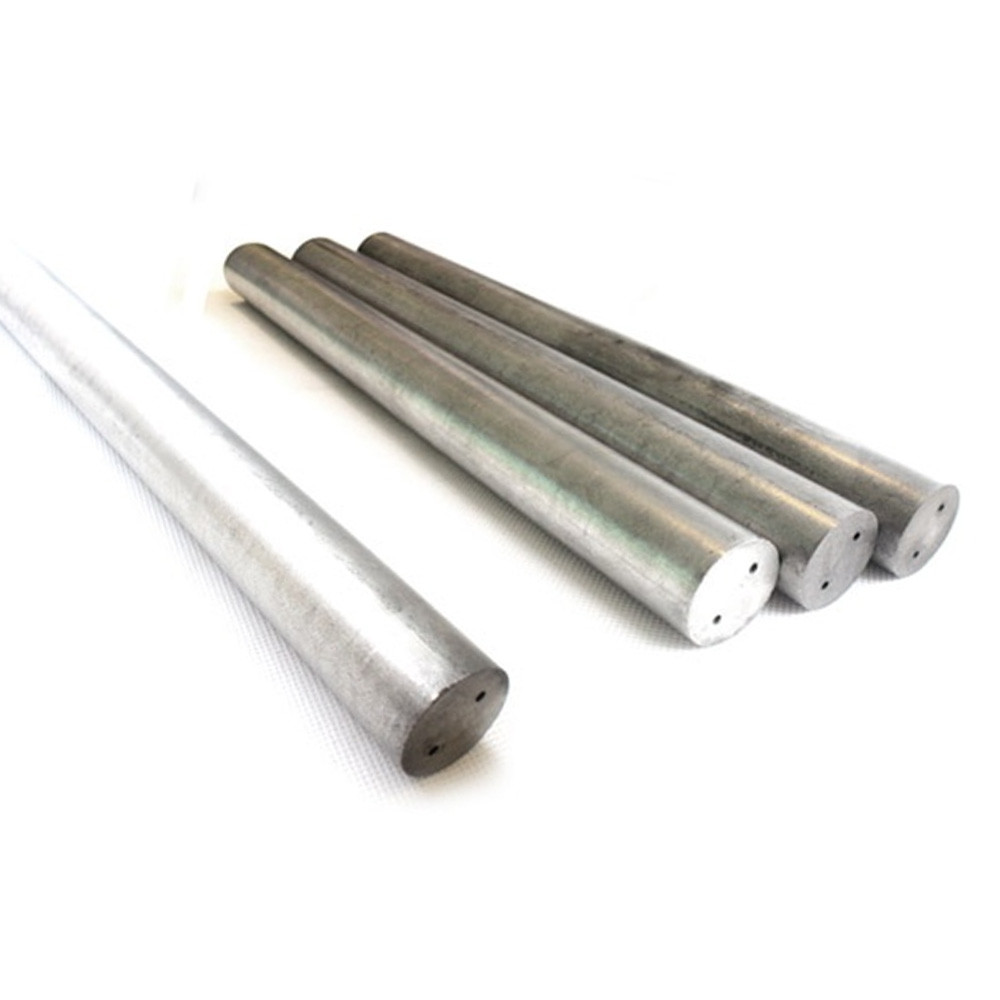

K10 C-2 wykończone szlifowane pręty z węglika wolframu z jednym prostym otworem z kobaltem 4,2%
ISO K05-k10
Kobalt: 4,2%
Średnica zewnętrzna 12mm +0,2/+0,5
Średnica wewnętrzna: 1,75 mm ± 0,15
Długość: 330mm + 3mm
Chropowatość powierzchni: Gotowe szlifowane Ra0,2
Zastosowanie: gatunek węglika o typowej wielkości ziarna 0,2 μm do obróbki materiałów o twardości > 65 HRC.Dzięki wysokiemu zużyciu
odporność również doskonała przydatność do materiałów kompozytowych z włókien ściernych.
Zalecany gatunek węglika
KOD ISO | KOD US | Spoiwo | Gęstość | Twardość | Poprzeczny | KIC | |
g/cm3 | HV30 | HRA | Mpa | Mpa.m1/2 | |||
K10 | C-2 | 4.2 | 15.05 | 2200 | 95,2 | 3700 | 8.4 |
Standardowy rozmiar dla jednego centralnego otworu prętów z węglików spiekanych:
Średnica zewnętrzna mm | Średnica wewnętrzna mm | Długość mm | |||
OD | Tol. | ID | Tol. | Długość | Tol. |
2,50 | +0,2/+0,5 | 0,3 | ±0,1 | 330 | 0/+5,0 |
4,00 | +0,2/+0,6 | 1,0 | ±0,15 | 330 | 0/+5,0 |
5,00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
5,00 | 1,5 | ±0,15 | 330 | 0/+5,0 | |
6.00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
6.00 | 1,5 | ±0,15 | 330 | 0/+5,0 | |
8.00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
8.00 | 1,5 | ±0,15 | 330 | 0/+5,0 | |
9.00 | +0,3/+0,7 | 1,0 | ±0,15 | 330 | 0/+5,0 |
10.00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
10.00 | 2,0 | ± 0,2 | 330 | 0/+5,0 | |
11.00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
12.00 | 1,0 | ±0,15 | 330 | 0/+5,0 | |
12.00 | 2,0 | ± 0,2 | 330 | 0/+5,0 | |
14.00 | 2,0 | ± 0,2 | 330 | 0/+5,0 | |
16.00 | +0,4/+0,8 | 2,0 | ± 0,2 | 330 | 0/+5,0 |
16.00 | 3,0 | ±0,25 | 330 | 0/+5,0 | |
18.00 | 3,0 | ±0,25 | 330 | 0/+5,0 | |
20.00 | 3,0 | ±0,25 | 330 | 0/+5,0 | |
22.00 | 3 | ±0,25 | 330 | 0/+5,0 | |
24.00 | 4 | ±0,30 | 330 | 0/+5,0 | |
25,00 | 5 | ±0,35 | 330 | 0/+5,0 |
Średnica zewnętrzna mm | TK mm | Średnica wewnętrzna mm | Odchylenie otworów pozycja≤(mm) a |
Długość mm | ||||
OD | Tol. | TK | Tol. | ID | Tol. | Długość | Tol. | |
4.30 | +0/+0,3 | 1,8 | -0,4/0 | 0,800 | ±0,1 | 0,15 | 330 | 0/+5,0 |
5.30 | 2,0 | -0,4/0 | 0,800 | ±0,1 | 0,20 | 330 | 0/+5,0 | |
6.30 | 3,0 | -0,5/0 | 1.000 | ±0,15 | 0,20 | 330 | 0/+5,0 | |
7.30 | 3,5 | -0,5/0 | 1.000 | ±0,15 | 0,20 | 330 | 0/+5,0 | |
8.30 | 4.0 | -0,6/0 | 1.000 | ±0,15 | 0,20 | 330 | 0/+5,0 | |
9.30 | 4.0 | -0,6/0 | 1.400 | ±0,15 | 0,20 | 330 | 0/+5,0 | |
10.30 | 5.0 | -0,6/0 | 1.400 | ±0,15 | 0,20 | 330 | 0/+5,0 | |
11.30 | +0/+0,4 | 5.0 | -0,6/0 | 1.400 | ±0,15 | 0,28 | 330 | 0/+5,0 |
12.30 | 6,0 | -0,6/0 | 1.750 | ±0,15 | 0,30 | 330 | 0/+5,0 | |
13.30 | 6,0 | -0,6/0 | 1.750 | ±0,15 | 0,34 | 330 | 0/+5,0 | |
14.30 | 7,0 | -0,6/0 | 1.750 | ±0,15 | 0,37 | 330 | 0/+5,0 | |
15.30 | 8,0 | -0,6/0 | 2.000 | ± 0,2 | 0,37 | 330 | 0/+5,0 | |
16.30 | 8,0 | -0,6/0 | 2.000 | ± 0,2 | 0,40 | 330 | 0/+5,0 | |
17.30 | +0/+0,6 | 9,0 | -0,6/0 | 2.000 | ± 0,2 | 0,47 | 330 | 0/+5,0 |
18.30 | 9,0 | -0,6/0 | 2.000 | ± 0,2 | 0,50 | 330 | 0/+5,0 | |
19.30 | 9,0 | -0,6/0 | 2.000 | ± 0,2 | 0,50 | 330 | 0/+5,0 | |
20.30 | 10,0 | -0,8/0 | 2500 | ±0,25 | 0,50 | 330 | 0/+5,0 |
Ogólna tolerancja dla gotowych, szlifowanych prętów z węglika spiekanego h6 | ||||||||||
Średnica | Tolerancja μm | Długość | Tolerancja | Prostota | Tolerancja | Kolistość | Tolerancje | |||
3,0 | -6/0 | 100,0 | +0,5/+1,0 | 4.0 | 0,07 | <3,0 | 2,0 mikrona | |||
3,0-6,0 | -8/0 | 100,0-165,0 | +1,0/+2,5 | 4,5-5,0 | 0,06 | 3,0- 6,0 | 2,5 mikrona | |||
6,0-1,0 | -9/0 | 165,0-335,0 | +1,0/+6,0 | 5,5-12 | 0,05 | 6,1-10,0 | 3,0 mikronów | |||
10,0-18,0 | -11/0 | 12,5 | 0,04 | 10,1-18,0 | 3,5 mikrona | |||||
18,0-30,0 | -13/0 | 18,1- 30,0 | 4,0 mikrona | |||||||
30,0-50,0 | -16/0 | 30,1- 50,0 | 5,0 mikronów |
Nasze pręty z węglika wolframu:
